汽輪機全自動膠球清洗裝置系統控制系統的完善介紹？

       連云港市宏琦公司生產的全自動膠球清洗裝置系統控制回路的完善和技術更新并對革新所帶來的經濟效果進行估算。

全自動膠球清洗裝置介紹:

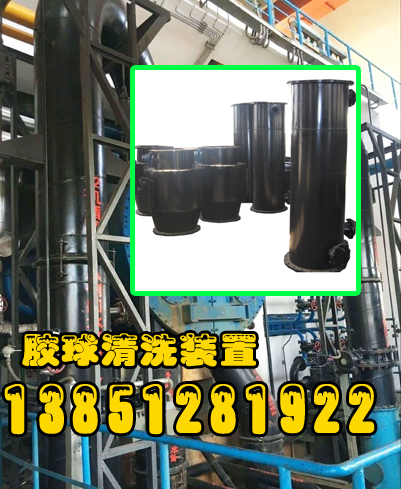

       全自動膠球清洗裝置由收球網，膠球輸送泵，裝球室，控制器，膠球及閥門管路等部件組成。它借助水流的作用將大于凝汽器冷卻管內徑的清潔膠球擠過冷卻管，對冷卻管進行反復擦洗。該裝置可在機組不用停機、不減負荷的條件下，全自動膠球清洗裝置冷卻管內污垢及帶出雜質，提高凝汽器內冷卻管清潔度，提升凝汽器真空度和汽輪機熱效率。

       全自動膠球清洗裝置可按您的需求隨時投入膠球自動清洗狀態，始終保持凝汽器冷卻管內的清潔，延長冷卻管的使用壽命，提高發電廠的經濟效益，保障機組安全的運行。

       我公司生產的全自動膠球清洗裝置系統設計先進結構合理，性能穩定可靠。其SF型收球網采用不銹鋼雙柵格網板分流型結構。另有適用于中小型機組的SD型單柵格網板及SL型漏斗式收球網。具有操作方便，膠球回收率高(≥96%)等特點。

全自動膠球清洗裝置系統配套收球網概述:

       收球網是膠球清洗裝置系統中的關鍵設備，安裝于凝汽器循環水管路的出水管段上。它的作用是將隨系統運行的清潔膠球從冷卻水中分離出來，且必須具備不漏球、不卡球等特性，膠球被回收后由引出管從收球網引出打回裝球室。

       我公司生產的收球網是目前較其它膠球清洗裝置的更新?lián)Q代產品，結構形式先進合理。分為柵格網板式(SF型雙柵格網板收球網，SD型單柵格網板收球網)和SL型漏斗式收球網。柵格網板式收球網的柵網板可以轉動，在膠球裝置投運時，網板處于收球位置，在不投運清洗裝置時，該柵網板可旋轉到與水流方向一致的位置；既減少水阻又起到清除柵網板上雜物的作用。網板的轉動定位由電動執行機構執行(DN300～DN700小型收球網為手動控制)。柵網板到位與否是保證膠球清洗裝置系統收球率的關鍵之處。

循環冷卻水系統強排污二次濾網概述:

       二次濾網系統是凈化水中污物、保持凝汽器水室經常處于清潔狀態，保證膠球正常投運，是提高膠球回收率、凝汽器冷凝效果，不可缺少的裝置。因我國環境污染較為嚴重，江河、湖泊等水質污染尤為突出。因此，目前冷卻水開式循環系統中較為普遍使用的固定式濾網，已經顯示出它的不足。通過近幾年來不斷征求廣大用戶意見和對二次濾網的反復試制及不斷改進，保留老產品部分結構，增加了電動裝置，使二次濾網結構和使用性得到更加完善，并廣泛應用于冷卻水閉式循環及開式循環系統中。

       收球網：安裝于凝汽器循環水管路的出水管段上。它的作用是將隨系統運行的清潔膠球從冷卻水中分離出來。

       膠球清洗泵：膠球清洗裝置系統中使海綿膠球不斷循環往復的動力設備。

       裝球室：膠球清洗裝置系統中用于放球，取球存儲和觀察清潔膠球循環情況的膠球存儲器。

       分匯器：控制膠球在清洗系統中需進行清洗的一側運行。

       清潔膠球：凝汽器膠球在線清洗系統專用膠球。

       旋轉反沖洗強排污二次濾網：安裝于凝汽器循環水管路的進水管段上。凝汽器循環冷卻水二次過濾網，以改善膠球清洗系統清潔膠球的運行環境，污雜物可通過定期排污而排出循環水系統。此濾網也可單獨使用于需要凈化過濾循環水系統。
